Thông tin chi tiết sản phẩm:
|
| Kiểu: | 1D, 1.5D, 3D | Kích thước: | Sch5s ~ Sch160 |
|---|---|---|---|
| Bề mặt hoàn thiện: | Vụ nổ cát | Kiểm tra: | X-quang, P / T |
| Vật chất: | Inconel600 | ||
| Làm nổi bật: | Phụ kiện ống thép hợp kim ASME B16.9,Phụ kiện ống thép hợp kim titan DN50,Phụ kiện ống thép hợp kim Sch10 |
||

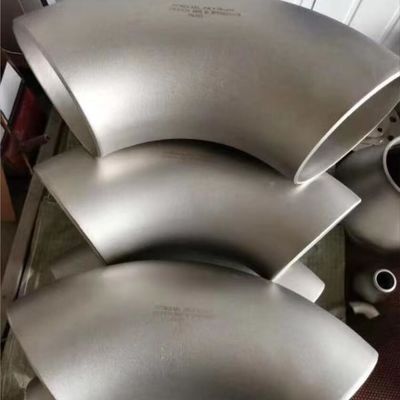

ASME B16.9 Titanium Grade 2 Ti Elbow 90 Degree R-1.5d 60.3 * 2.77mm DN50 Sch10
Hệ thống đường ống na, cút là một đoạn ống có chức năng thay đổi hướng của đường ống.Theo Góc, có ba loại là 45 ° và 90 ° 180 ° được sử dụng phổ biến nhất, ngoài ra theo nhu cầu kỹ thuật còn có 60 ° và các loại khác Cút góc bất thường. Vật liệu khuỷu tay là gang, thép không gỉ, thép hợp kim, gang nung, thép cacbon, kim loại màu và nhựa, v.v. Phương pháp kết nối ống bao gồm: hàn trực tiếp (cách phổ biến nhất) kết nối mặt bích, nóng chảy kết nối, kết nối điện nóng chảy, kết nối ren và kết nối loại ổ cắm.Theo quy trình sản xuất có thể được chia thành: khuỷu tay hàn, khuỷu tay dập, khuỷu tay đẩy, khuỷu tay đúc, v.v. Tên khác: uốn cong 90 độ, uốn cong góc phải, yêu uốn cong và như vậy.
Mô tả Sản phẩm
| Độ uốn | 30,45,60,90,120.180 độ |
| Kiểu | R = 1D, 1,5D, 3D |
| bằng và giảm | |
| bán kính dài và bán kính ngắn | |
| Kích thước | DN15 ~ 1200, NPS1 / 2 ~ 48 ”, Sch5s ~ Sch160 |
| Vật liệu |
GR1, GR2, GR7, N200 / 201, N6, Inconel600, Monel400, Hastelloy-C276 |
| Tiêu chuẩn |
ASTM B363, ASME B16.9, ANSI B16.5 HG / T3651 |
| Kỷ thuật học | Hàn, liền mạch |
| Bề mặt hoàn thiện | Phun cát, đánh bóng, tẩy |
| Thử nghiệm | X-quang, P / T |
| DN | NPS | OD (mm) | Sch10s | Sch40s |
| 15 | 1 /2 | 21.3 | 2,11 | 2,77 |
| 20 | 3 /4 | 26,7 | 2,11 | 2,87 |
| 25 | 1 | 33.4 | 2,77 | 3,38 |
| 32 | 11/4 | 42,2 | 2,77 | 3.56 |
| 40 | 11/2 | 48.3 | 2,77 | 3,68 |
| 50 | 2 | 60.3 | 2,77 | 3,91 |
| 65 | 21/2 | 73.0 | 3.05 | 5.16 |
| 80 | 3 | 88,9 | 3.05 | 5,49 |
| 100 | 4 | 114,3 | 3.05 | 6,02 |
| 150 | 6 | 168,3 | 3,40 | 7,11 |
| 200 | số 8 | 219,1 | 3,76 | 8.18 |
| 250 | 10 | 273.0 | 4,19 | 9.27 |
| 300 | 12 | 323,8 | 4,57 | 9.53 |
| 350 | 14 | 355,6 | 4,78 | - |
| 400 | 16 | 406.4 | 4,78 | - |
| 450 | 18 | 457 | 4,78 | - |
| 500 | 20 | 508 | 5.54 | - |
| 600 | 24 | 610 | 6,35 | - |
