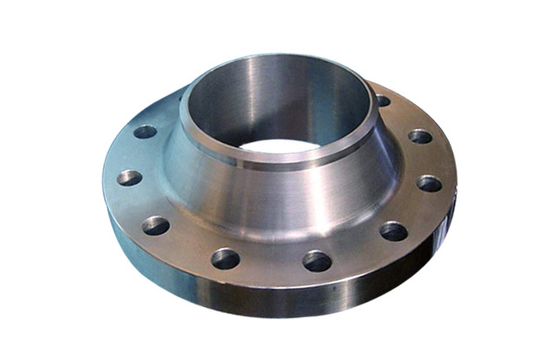

Mặt bích hàn phẳng áp suất cao và thấp Tiêu chuẩn quốc gia với mặt bích hàn đường kính

Mặt bích hàn phẳng áp suất cao và thấp Tiêu chuẩn quốc gia với mặt bích hàn đường kính

1. Kết nối mặt bích hoặc mối nối mặt bích đề cập đến kết nối có thể tháo rời được kết nối bằng mặt bích, miếng đệm và bu lông như một nhóm cấu trúc làm kín được lắp ráp.Mặt bích đường ống đề cập đến mặt bích có đường ống trong thiết bị đường ống và đề cập đến mặt bích xuất nhập của thiết bị khi được sử dụng trong thiết bị.
2. Một số hệ thống tiêu chuẩn mặt bích ống quốc tế
1) Hệ thống mặt bích của Châu Âu: DIN của Đức (bao gồm cả Nga)
A, áp suất danh nghĩa: 0,1, 0,25, 0,6, 1,0, 1,6, 2,5, 4,0, 6,4, 10,0, 16,0, 25,0, 32,0, 40,0 Mpa
B. Đường kính tính toán phổ biến: 15 ~ 2000mm
C, loại cấu trúc mặt bích: tấm hàn phẳng, vòng hàn phẳng loại ống bọc ngoài, loại ống bọc ngoài mép cuộn, loại ống bọc ngoài mép cuộn, loại vòng hàn ống tay lỏng, loại hàn, loại kết nối ren cổ, tích hợp và nắp mặt bích
D, bề mặt làm kín mặt bích: bề mặt phẳng, bề mặt lõm, bề mặt lõm, bề mặt rãnh mộng, bề mặt kết nối vòng cao su, bề mặt thấu kính và bề mặt hàn màng
E. Tiêu chuẩn Co-ghi cho mặt bích ống OCT do Liên Xô ban hành năm 1980 tương tự như tiêu chuẩn DIN của Đức và sẽ không được mô tả chi tiết
2) Hệ thống mặt bích của Mỹ: Mặt bích thép đường kính lớn ANSI B16.5 của Mỹ và phụ kiện đường ống có mặt bích "ANSI B16.47A / B" Mặt bích thép có đường kính lớn "
A, áp suất danh nghĩa: 150psi (2.0Mpa), 300psi (5.0Mpa), 400psi (6.8Mpa), 600psi (10.0Mpa), 900psi (15.0Mpa), 1500psi (25.0Mpa), 2500psi (42.0Mpa),
B. Đường kính tính toán phổ biến: 6 ~ 4000mm
C, kiểu cấu trúc mặt bích: hàn dải, hàn ổ cắm, kết nối ren, ống bọc ngoài, hàn đối đầu và nắp mặt bích
D, bề mặt làm kín mặt bích: bề mặt lõm, bề mặt lõm, bề mặt rãnh mộng, bề mặt kết nối vòng kim loại
3) *** Mặt bích ống JIS: thường chỉ được sử dụng cho các công trình công cộng trong các cơ sở hóa dầu, ít ảnh hưởng quốc tế và không có hệ thống độc lập trên thế giới.
3, Hệ thống tiêu chuẩn quốc gia mặt bích ống thép của Trung Quốc GB
1) Áp suất danh nghĩa: 0,25mpa ~ 42,0mpa
A, Dòng 1: PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42 (dòng chính)
B, Dòng 2: PN0,25, PN0,6, PN2,5, PN4,0
Các mặt bích PN0.25, PN0.6, PN1.0, PN1.6, PN2.5 và PN4.0 thuộc về hệ thống mặt bích Châu Âu đại diện bởi mặt bích Đức, trong khi phần còn lại thuộc hệ thống mặt bích Mỹ đại diện bởi mặt bích Mỹ .
Trong tiêu chuẩn GB, mức áp suất danh định tối đa thuộc hệ thống mặt bích của Châu Âu là 40Mpa, mức áp suất danh định tối đa thuộc hệ thống mặt bích của Mỹ là 42Mpa.
2) Đường kính danh nghĩa: 10mm ~ 1500mm
3) Cấu trúc mặt bích:
Mặt bích tích hợp
Đơn vị của mặt bích
A. Mặt bích ren
Hàn mặt bích hàn mặt bích hàn
Mặt bích hàn phẳng với ổ cắm cổ mặt bích hàn mặt bích
C. Vòng hàn mặt bích lỏng lẻo vòng hàn tay áo lỏng mặt bích vòng hàn vòng hàn tay áo lỏng mặt bích vòng hàn phẳng tấm tay áo lỏng mặt bích lật mặt bích tay áo lỏng lẻo
D. Nắp mặt bích (mặt bích lỗ mù)
E. Mặt bích quay
F. Mặt bích neo
G. Mặt bích / tấm ốp
