Thông tin chi tiết sản phẩm:
|
| Ứng dụng: | Ống phân bón hóa học | Hợp kim hay không: | Hợp kim |
|---|---|---|---|
| Kỹ thuật: | Vẽ lạnh | Độ dày: | 0,5 - 16 mm |
| Xử lý bề mặt: | Đồng tráng | Hình dạng phần: | Tròn |
| Đường kính ngoài (tròn): | 4-912 mm | Tiêu chuẩn: | DIN, GB |
| Làm nổi bật: | Mặt bích hợp kim niken 3 ",Mặt bích hợp kim niken B564,Mặt bích hợp kim niken SW |
||

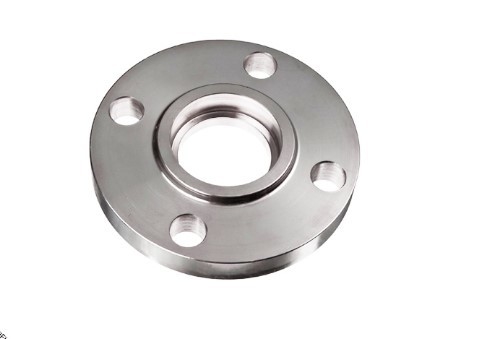

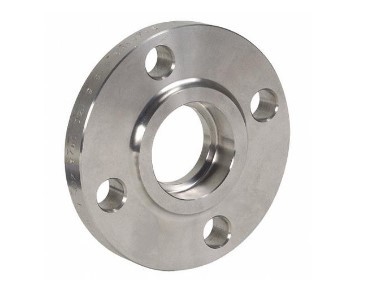

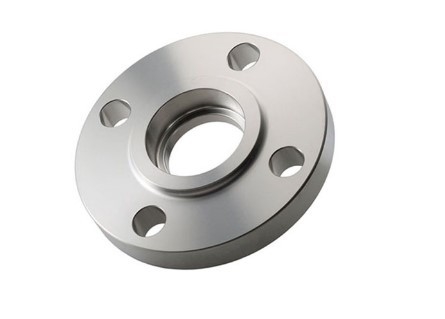

Mặt bích hàn ổ cắm(Mặt bích SW) tương tự như mặt bích trượt trong phác thảo, nhưng lỗ khoan được chống chán để chấp nhận đường ống.Đường kính của lỗ khoan còn lại giống với đường kính trong của ống.Mặt tích cực của điều này là tạo ra một lỗ khoan mịn với việc hàn và mài thích hợp.Tiêu cực của loại mặt bích này là nó có thể đắt hơn loại trượt do gia công phức tạp hơn và chúng có thể ít sẵn có hơn loại mặt bích do thực tế là nửa dưới của đường kính bên trong phải bằng được thực hiện theo cùng một lịch trình với đường ống đang được sử dụng.(bạn phải chỉ định lịch trình cần thiết) Những mặt bích hàn ổ cắm này ban đầu được phát triển để sử dụng trên các kích thước đường ống nhỏ hơn ở xếp hạng áp suất cao hơn.
Ổ cắm Mặt bích hàn thường được cung cấp với mặt nhô lên, mặt phẳng hoặc mặt RTJ.Khi cần mặt nhô lên đối với mặt bích ống hàn ổ cắm, chiều cao tiêu chuẩn là 1/16 inch đối với mặt bích ống hàn ổ cắm nhỏ hơn 400 #.Đối với mặt bích ống hàn ổ cắm từ 400 # trở lên, chiều cao mặt nâng mặt bích ống hàn ổ cắm tiêu chuẩn là 1/4 inch
Ví dụ:
Tiêu chuẩn mặt bích ống của Anh và Pháp, hai quốc gia đều có hai tiêu chuẩn mặt bích ống, tóm lại, tiêu chuẩn mặt bích ống quốc tế có thể được tóm tắt là hai hệ thống mặt bích ống khác nhau và không thể hoán đổi cho nhau: một hệ thống mặt bích ống của Châu Âu do Đức đại diện;Một loại khác là hệ thống mặt bích ống của Mỹ do Hoa Kỳ làm đại diện.Ios7005-1 là tiêu chuẩn do Tổ chức tiêu chuẩn hóa quốc tế ban hành năm 1992, tiêu chuẩn thực tế là Hoa Kỳ và Đức hai loạt mặt bích ống được ghép lại thành tiêu chuẩn mặt bích ống.Kích thước kết nối mặt bích của hai hệ thống là khác nhau và không thể khớp với nhau.Mặt bích ống của hai hệ thống phù hợp nhất để được phân biệt theo cấp áp suất, nghĩa là, Hệ thống Châu Âu là 0,25, 0,6, 1,0, 1,6, 2,5, 4,0, 6,3, 10,0, 16,0, 25,0, 32,0, 40,0MPa.Hệ thống của Mỹ là 1.0, 2.0, 5.0, 11.0, 15.0, 26.0, 42.0MPa.
1. Hiện trạng tiêu chuẩn mặt bích ống ở Trung Quốc
Các tiêu chuẩn chung cho mặt bích ống được sử dụng trong các ngành công nghiệp hóa dầu và hóa chất của Trung Quốc 1. Ống của Anh (dòng ống thông dụng quốc tế) GB 9112-9125, SH 3406
2, ống hệ mét (loạt kích thước đường kính ngoài của ống thép trong nước thường được sử dụng) HGJ44 ~ 76, JB / T74 ~ 90 kích thước kết nối DIN và tiêu chuẩn JB là khác nhau
Sản phẩm của chúng tôi
| flangeType | |
| Tiêu chuẩn | ASME / ANSI B16.5 |
| Kích cỡ | 1/2 '' ~ 60 '' |
| Tỷ lệ áp suất | 150lb đến 2500lb |
| Quá trình sản xuất | Đẩy, Nhấn, Rèn, Truyền, v.v. |
| Vật chất | Mặt bích thép hợp kim Inconel |
| Thép carbon | ASTM A 105 |
|
Allloy thép mặt bích
|
ASTM A182 F5;F11; F22; F91; F51 ASTM A350 LF1;LF2;A350 LF3; LF4; LF6; LF8 |
|
Mặt bích thép không gỉ
|
ASTM A182 F304 / 304H / 304L ASTM A182 F316 / 316H / 316L ASTM A182 F321 / 321H ASTM A182 F347 / 347H |
|
Hợp kim niken Mặt bích
|
Monel 400 & 500, Inconel 600 & 625, Incolloy 800, 825, Hastelloy C22, C276 |
|
Hợp kim đồng mặt bích
|
ASTM AB564, NO6600 / Hợp kim 600, NO6625 / Hợp kim 625, Hợp kim 690, Hợp kim 718
|
| Mặt bích thép hợp kim Inconel |
ASTM AB564, NO8800 / Alloy800, NO8810 / Alloy 800H, NO8811 / Alloy 800HT
|
| Mặt bích thép Hastelloy | ASTM AB564, NO6600 / Hợp kim 600, NO6625 / Hợp kim 625, Hợp kim 690, Hợp kim 718 |
| Tiêu chuẩn sản xuất | ANSI:ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 DIN:DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638 BS:BS4504, BS4504, BS1560, BS10 |
| Bưu kiện | Hộp gỗ, pallet, túi nylon hoặc theo yêu cầu của khách hàng |
| MOQ | 1 cái |
| Thời gian giao hàng | 10-100 ngày tùy thuộc vào số lượng |
| Điều khoản thanh toán | T / T hoặc Western Union hoặc LC |
| Lô hàng | FCA Thiên Tân / Thượng Hải, CFR, CIF, v.v. |
| Ứng dụng | Dầu khí / Điện / Hóa chất / Xây dựng / Khí đốt / Luyện kim / Đóng tàu, v.v. |
| Nhận xét | Các tài liệu và bản vẽ khác có sẵn. |
