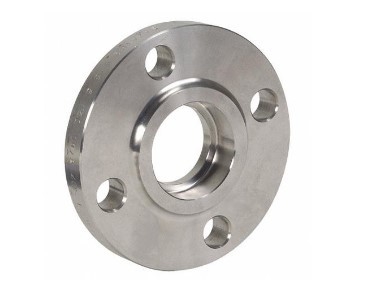

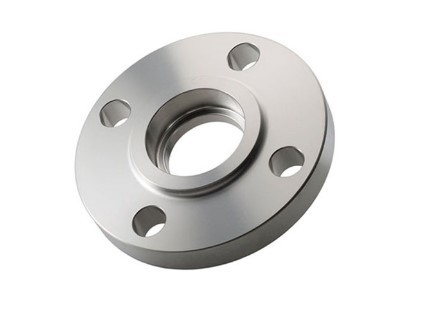

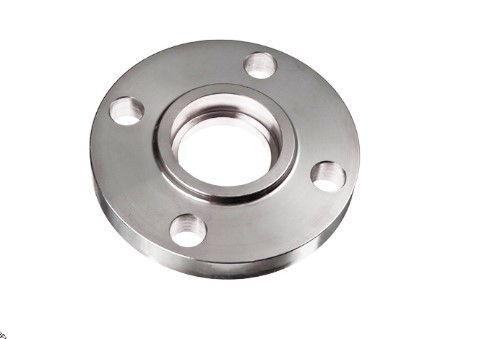

Mặt bích hàn ổ cắm được đơn giản hóa là mặt bích SW, nó có một khu vực lõm (giống như vai) trong lỗ lắp mặt bích, vai này đóng vai trò là hướng dẫn để thiết lập độ sâu của đường ống lắp vào mặt bích.Mặt bích hàn ổ cắm ban đầu được thiết kế cho hệ thống đường ống đường kính nhỏ áp suất cao.
Vật liệu có sẵn:
Tiêu chuẩn:
Thép cacbon ASTM A105, ASTM A350 LF1 / 2, ASTM A181
Thép hợp kim ASTM A182 F5, F9, F11, F22, F91
Thép không gỉ ASTM A182 F304 / L, F316 / L
Đường kính ngoài:1/2 inch đến 24 inch, lên đến 2500 #
Đặc biệt thực hiện:24 '' đến 60 '', lên đến 900 #
Độ dày của tường:Lập lịch 40 đến 160
Xếp hạng áp suất:Lớp 150 đến Lớp 2500
Loại khuôn mặt:RF, RTJ
Cách sử dụng
Chèn đầu ống vào mặt bích của mối hàn ổ cắm, cho đến khi đáy ống chạm vào vùng vai, kéo lại khoảng cách 1,6mm (1/16 '') của đường ống đã chèn rồi thực hiện hàn fillet.Mục đích là tạo ra một khe hở giãn nở (1 mối hàn phi lê) giữa mặt bích và các đường ống hoặc phụ kiện.
Mặt bích hàn ổ cắm được tạo ra như thế nào
Mặt bích hàn ổ cắm trước tiên được sử dụng cho bộ quá nhiệt bằng thép không gỉ, do tránh các khuyết tật nứt do ứng suất nhiệt trong quá trình gia nhiệt, và sau nhiều năm phát triển, nó đã trở thành một ứng dụng tiêu chuẩn cho tất cả các loại vật liệu.
Thuận lợi
- Mặt bích hàn ổ cắm có thể thay thế mặt bích ren, để giảm thiểu rủi ro rò rỉ.
- Không cần vát mép trước khi hàn.
- Công việc hàn bên ngoài đường ống, sẽ không xuyên qua đường ống
